石英材料:0716-8304668/0716-8333088
石英纖維 銷(xiāo)售電話(huà) : 18071880998
石英材料:0716-8304668/0716-8333088
石英纖維 銷(xiāo)售電話(huà) : 18071880998
材料簡(jiǎn)介
Introduction

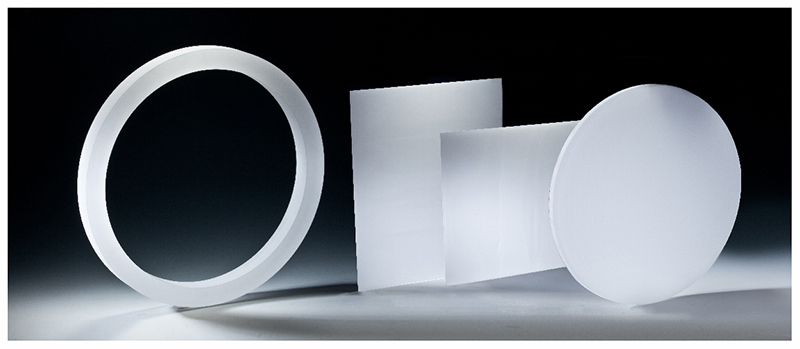

以高純度SiCl4為原料，采用化學(xué)氣相沉積（CVD）工藝熔制的高純合成石英玻璃經(jīng)過(guò)二次電熔熱改型及機(jī)械加工生產(chǎn)的外形為規(guī)則圓柱體的石英玻璃錠、石英玻璃筒/環(huán)及制品。
廣泛應(yīng)用于半導(dǎo)體先進(jìn)制程及精密光學(xué)領(lǐng)域。
雜質(zhì)含量
Chemical purity
雜質(zhì)元素典型值 (ppm)
Al
＜0.05
Ca
＜0.02
Cu
＜0.005
Fe
＜0.005
Ti
＜0.01
Mn
＜0.01
K
＜0.01
Na
＜0.02
OH
900-1300
外觀指標(biāo)
Appearance
項(xiàng)目
氣泡
200nm透過(guò)率
外觀顏色
表面污染物
指標(biāo)
無(wú)肉眼可見(jiàn)氣泡（或100倍以上高倍鏡檢測(cè)無(wú)直徑或長(zhǎng)度0.03mm以上氣泡）。
≥85%
外表面顏色均勻，無(wú)雜色；涂紅油后內(nèi)部無(wú)色透明。
無(wú)有毒有害殘?jiān)?/p>
物理性能
Physical Property
力學(xué)性能
密度（g/cm3）
楊氏模量（GPa）
泊松比
抗彎強(qiáng)度（MPa）
抗壓強(qiáng)度（MPa）
抗拉強(qiáng)度（MPa）
抗扭強(qiáng)度（MPa）
莫氏硬度
2.2
74
0.17
65
1300
49
29
6-7
電學(xué)性能
介電常數(shù)
介電損耗
電阻率（Ω.cm）
3.7
0.0002
1×1016
熱學(xué)性能
應(yīng)變點(diǎn)(η=1014.5 ℃)
退火點(diǎn)(η=1013 ℃)
軟化點(diǎn)(η=107.8 ℃)
熱導(dǎo)率(W/m·k)(20℃)
比熱(J/kg.k)
熱擴(kuò)散率(x10-7·m2/s)
熱膨脹系數(shù)(x10 -7/k)
α ：25℃~320 ℃
1070
1150
1670
1.24
749
7.5
5.2-5.8

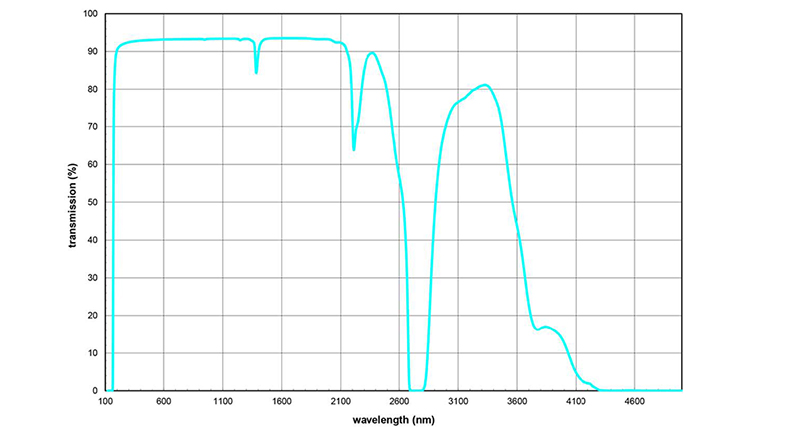

透過(guò)率曲線(xiàn)
Transmittance Curve
Thickness 10mm
合成石英301 材料咨詢(xún) ：18272229653
關(guān)注菲利華企業(yè)微信
